ПРЕМЬЕРА! Новое поколение раскройных комплексов! Презентация GBOS H3-T

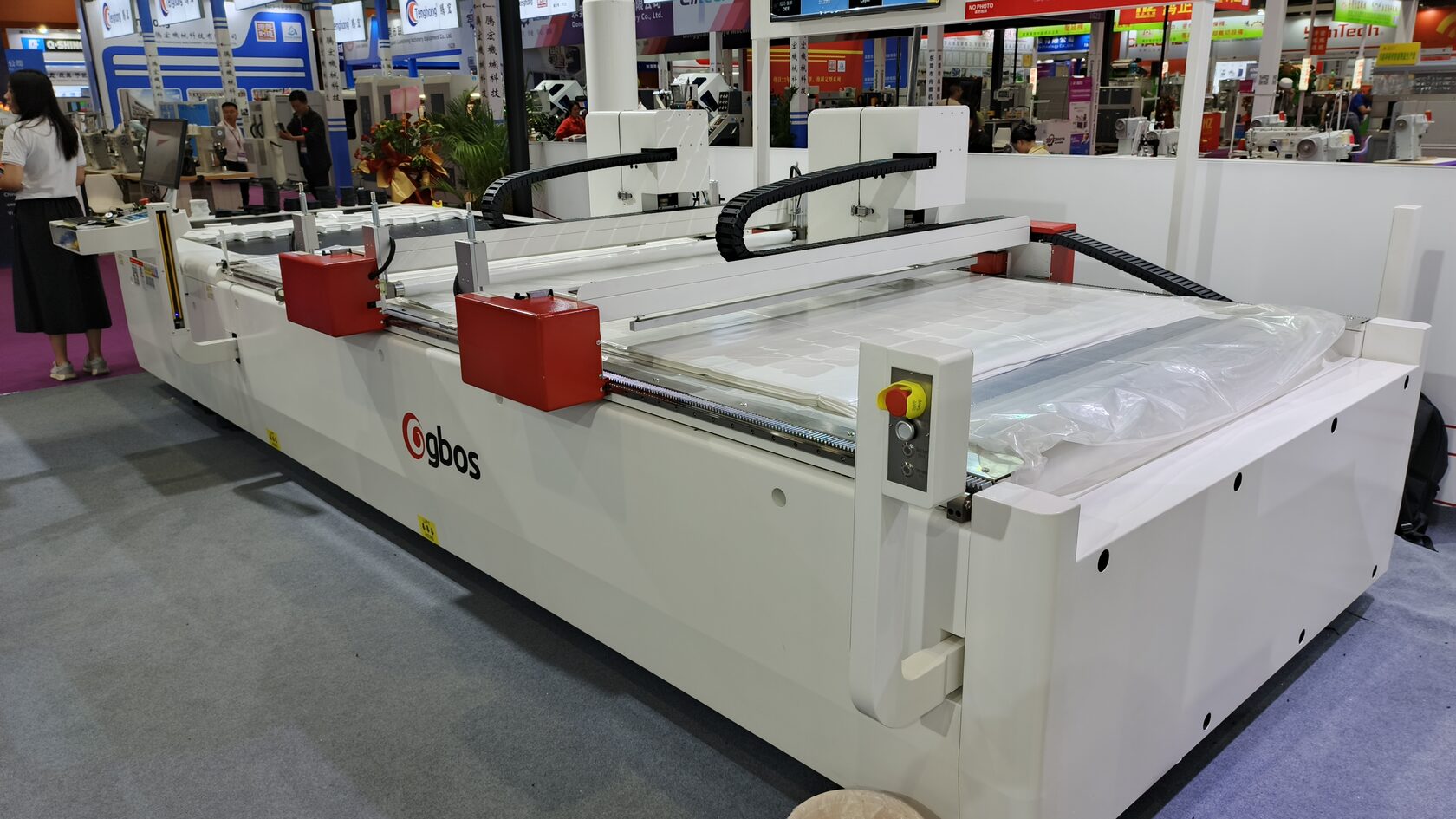

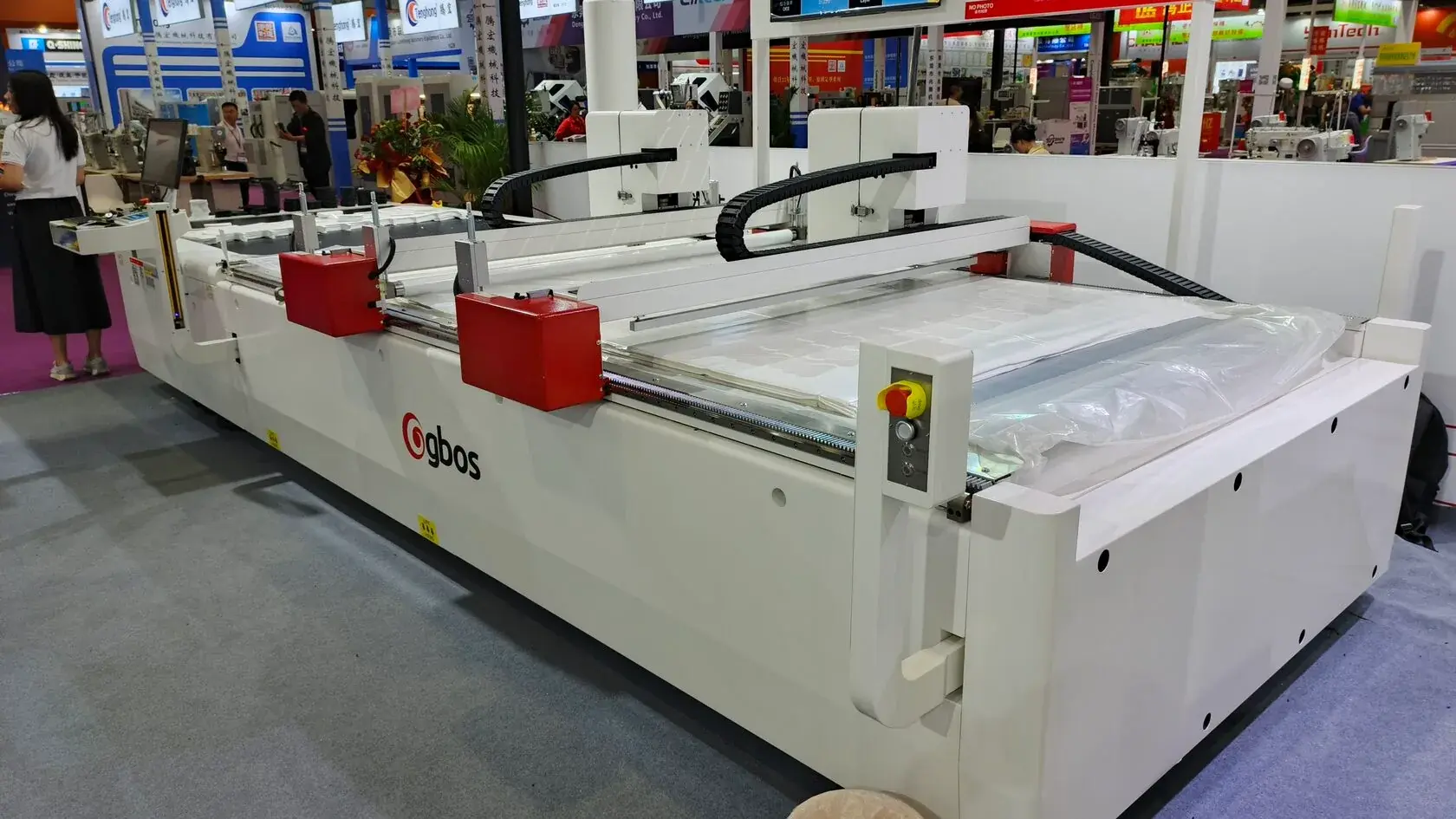

Многослойный раскройный комплекс для настилов рулонных и листовых материалов GBOS модель H3-T

Самый производительный и высокоточный раскройный комплекс в мире!

Представляем Вашему вниманию наш новый промышленный станок H3-T - высокотехнологичное решение для резки поролона и подкладочных материалов, сочетающее в себе точность, скорость и интеллектуальные технологии. Многослойный Раскройный Комплекс GBOS H3/Н3-Т представляет собой новейшее достижение в области автоматизированных технологий, предлагая непревзойденное сочетание скорости, точности и гибкости. Этот инновационный комплекс предназначен для оптимизации производственных процессов, обеспечивая высокую производительность и минимальные затраты на ручной труд.

Максимально универсальная высокопроизводительная раскройная система для работы с различными типами настилов рулонных и листовых материалов при производстве одежды, обуви, мягкой мебели, домашнего текстиля и тд. Оснащен передовыми функциями и технологическими решениями, которые позволяют ему работать с широким спектром текстильных материалов. Интеллектуальная система резки, обеспечивает точность раскроя различных материалов. Высокая эффективность работы при средних и больших партиях, высокая точность резки материалов.

Технические параметры раскройного комплекса GBOS Н3-Т:

Рабочая поверхность: 1600х2500 мм
Максимальная скорость работы по осям: 1000 мм/сек
Максимальное ускорение по осям: 5000 мм/сек
Maксимальная высота резки (в сжатом виде): 50 мм
Фактическая ширина стола: 1650 мм
Maксимальная скорость оси Z (вибрация ножа): 300 импульсов в секунду
Максимальная скорость резки: 600 мм/мин
Потребляемая мощность (пиковая нагрузка): 23.4 кВт

Характеристики раскройного комплекса GBOS Н3-Т:

Специализированная раскройная головка с высокочастотным вибрирующим ножом с устройством динамического баланса для бесшумной работы на участке раскроя
Модуль программы для формирования файлов эффективной раскладки непосредственно на станке
Устройства для пробивания отверстий на деталях кроя (сменные инструменты)
Дополнительное устройство для загрузки и подачи материала настилом до 8-ми рулонов
Дружественный интерфейс программы управления с интуитивно понятными настройками
Двух головочная асинхронная независимая система резки для увеличения производительности
Реверсная работа конвейерной зоны резки и сбора деталей
Регулируемая мощность вакуумной системы станка

Преимущества раскройного комплекса GBOS Н3-Т:

Интеллектуальная система раскроя

Собственное программное обеспечение обеспечивает высокую точность и эффективность резки, а также легкость в обслуживании

Поддержка всех форматов

Открытый программный формат поддерживает все виды национальных стандартных форматов

Хранитель вакуума

Автоматическая система предотвращения утечки вакуума на разрезанных участках обеспечивает сохранение оптимального уровня вакуумного прижима во время резки. Это предотвращает смещение материала во время раскроя, повышая точность и качество конечного продукта

Цельнолитая конструкция раскройной головки

Цельнолитая конструкция обеспечивает максимальную жесткость и стабильность работы раскройной головки, что повышает точность и надежность оборудования, снижая риск деформации и поломок

Плавная регулировка интенсивности вакуума

Плавная регулировка интенсивности вакуума позволяет точно настроить уровень вакуумного прижима в зависимости от типа и толщины обрабатываемого материала. Это особенно важно при работе с деликатными и гибкими материалами, которые требуют бережного обращения, минимизируя риск повреждений и нарушения геометрии деталей требующие раскроя

Автонастройка давления прижимной чашки

Гарантирует равномерный прижим материала во время раскроя, что позволяет поддерживать стабильное качество реза на протяжении всего процесса. Эта функция значительно уменьшает вероятность смещения материала, обеспечивая точные и аккуратные разрезы при работе с деликатными и сложными в обработке материалами с нулевыми зазорами в раскладке

Устройство для нанесения проколов

Интегрированное устройство для сверления отверстий или нанесения меток облегчает процесс подготовки материала к дальнейшей обработке, обеспечивая точное и аккуратное нанесение необходимых элементов

Ножи не требующие заточки

Высокочастотные осциллирующие ножи с частотой до 300 импульсов в секунду, обеспечивают высокоточный раскрой с НУЛЕВЫМ зазором

Активная проекция раскладки на настил

Визуализация раскладки на материале для точного позиционирования и быстрого запуска в работу

ITS1 Встроенный программный модель для работы и формирования файлов раскладок

Интеллектуально гибкая система встроенного модуля в управляющую программу раскройного комплекса от компании GBOS. Автоматизированная и легкая эксплуатация с контролем экономия разрезаемых материалов. Способность упорядочивать нечетное количество лекал, обрезка меж лекального выпада материала, разделение лекал больших размеров в разные окна раскроя без смещения (неограниченная длина подачи файлов раскладки), возможность настроек различных типов и глубины рассечек, автоматическая система скорости прохождения различных радиусов и кривых линий без нагрузки на режущий инструмент для предотвращения искривления и «зарезания» соседних деталей. Возможность резки с нулевыми зазорами, алгоритмы для быстрого формирования раскладки, предустановка направлений деталей в раскладке с учетом особенности материала, формирование заданий раскроя на смену и тд.

Система стабилизации по осям

Стабильная система перемещения раскройной головки и портала по осям X и Y. Два приводных двигателя на каждую ось Х, для более точного позиционирования и жесткой стабилизации каждого портала, позволяющие делать резку с высокой точностью при максимальных нагрузках и высоких скоростях работы.

Активная проекция раскладки и деталей резки

Мощные промышленные проекторы, с высокой точностью проецирования деталей раскладки в зоне резки, с дублирующей функцией визуального наблюдения и контроля положения деталей кроя оператором. Для удобства визуального контроля положение файла раскладки на настил в реальном времени, и правильной маркировки и комплектации оператором в зоне сбора заготовок.

IoT system

Автоматизированная система GBOS IoT интеллектуально контролирует каждую машину посредством удаленной диагностики, удаленного управления, автоматического обновления программного обеспечения, передачи информации об отчетности работы через Интернет и т. д.

Вакуумно-адсорбционная ванна в зоне раскроя для создания разряженного вакуума при раскрое материала для более точного позиционирования заготовок при движении с отсутствием смещения между слоями

Определение положения режущей головки для концентрации вакуума в зоне: определение локальной область в реальном времени работы режущей головки с автоматическим открытием зоны всасывание, в одновременным автоматическим перекрытием не задействованных областей (12-ть зон)
Автоматическое разделение зон вакуума по стратегии раскроя: автоматическое переключение положения всасывания в соответствии с положением графика раскроя деталей в раскладке.

Щеточное покрытие вакуумной зоны раскроя
Конвейерная система зоны раскроя

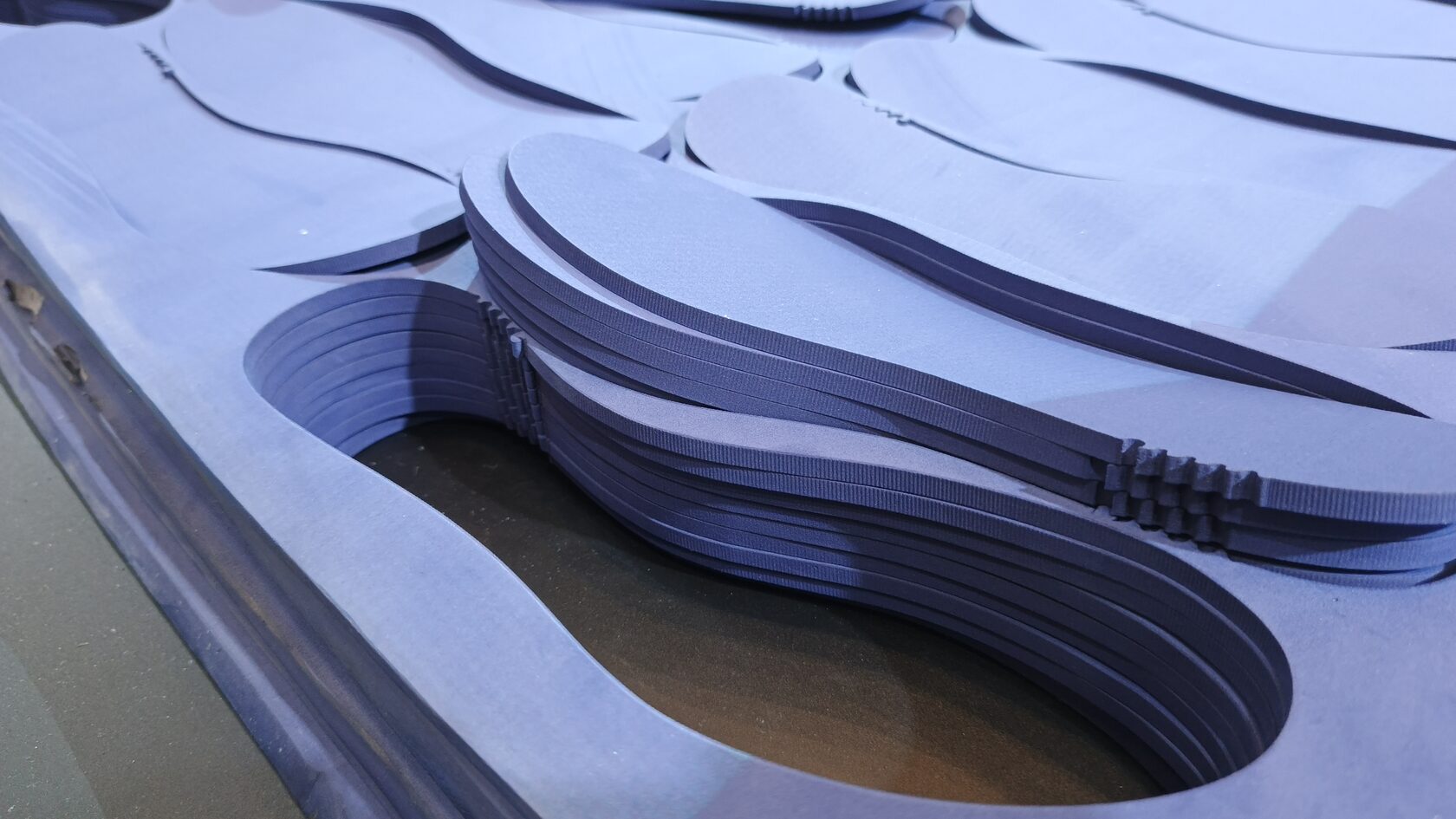

Высота раскроя до 50 мм

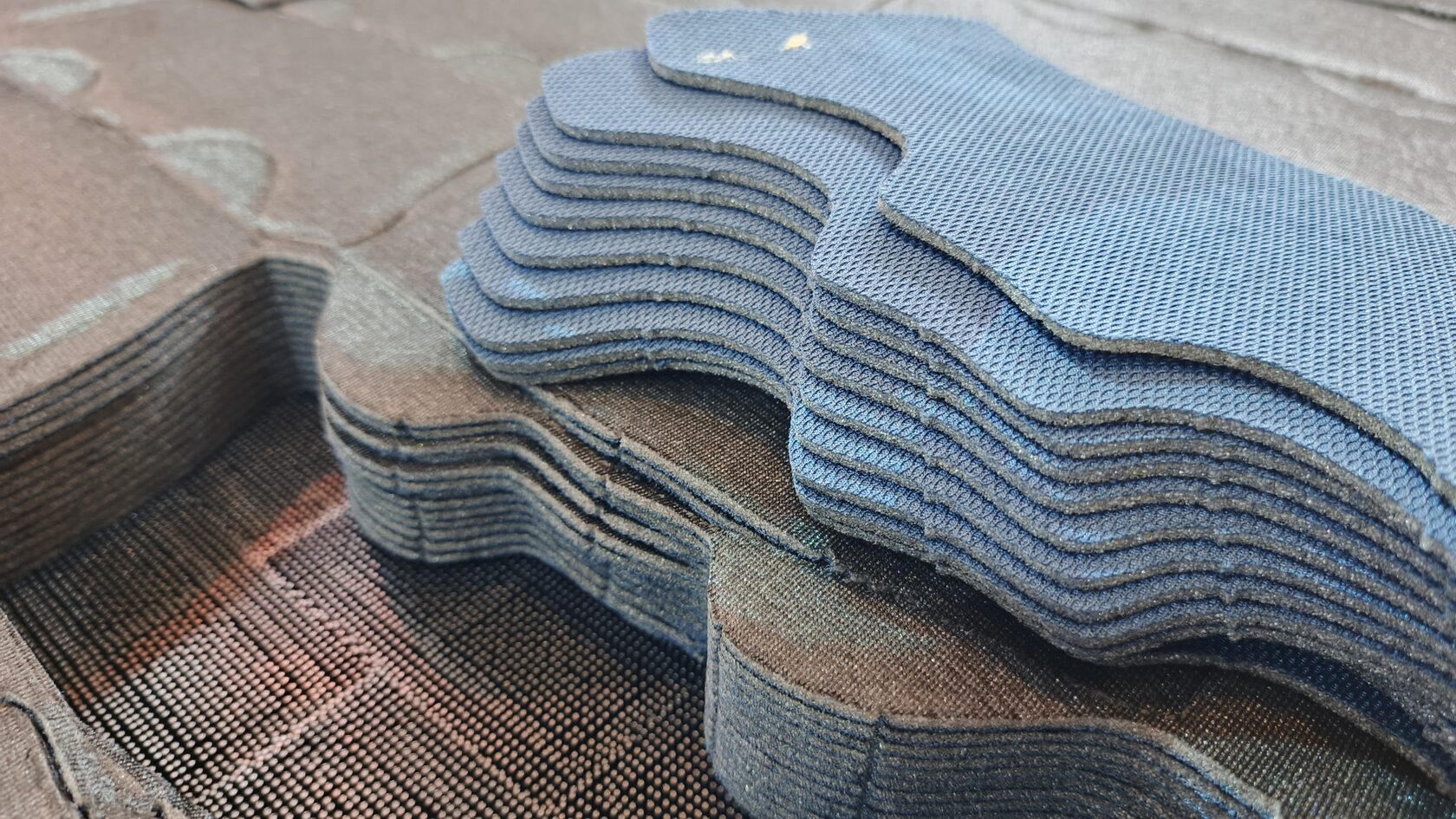

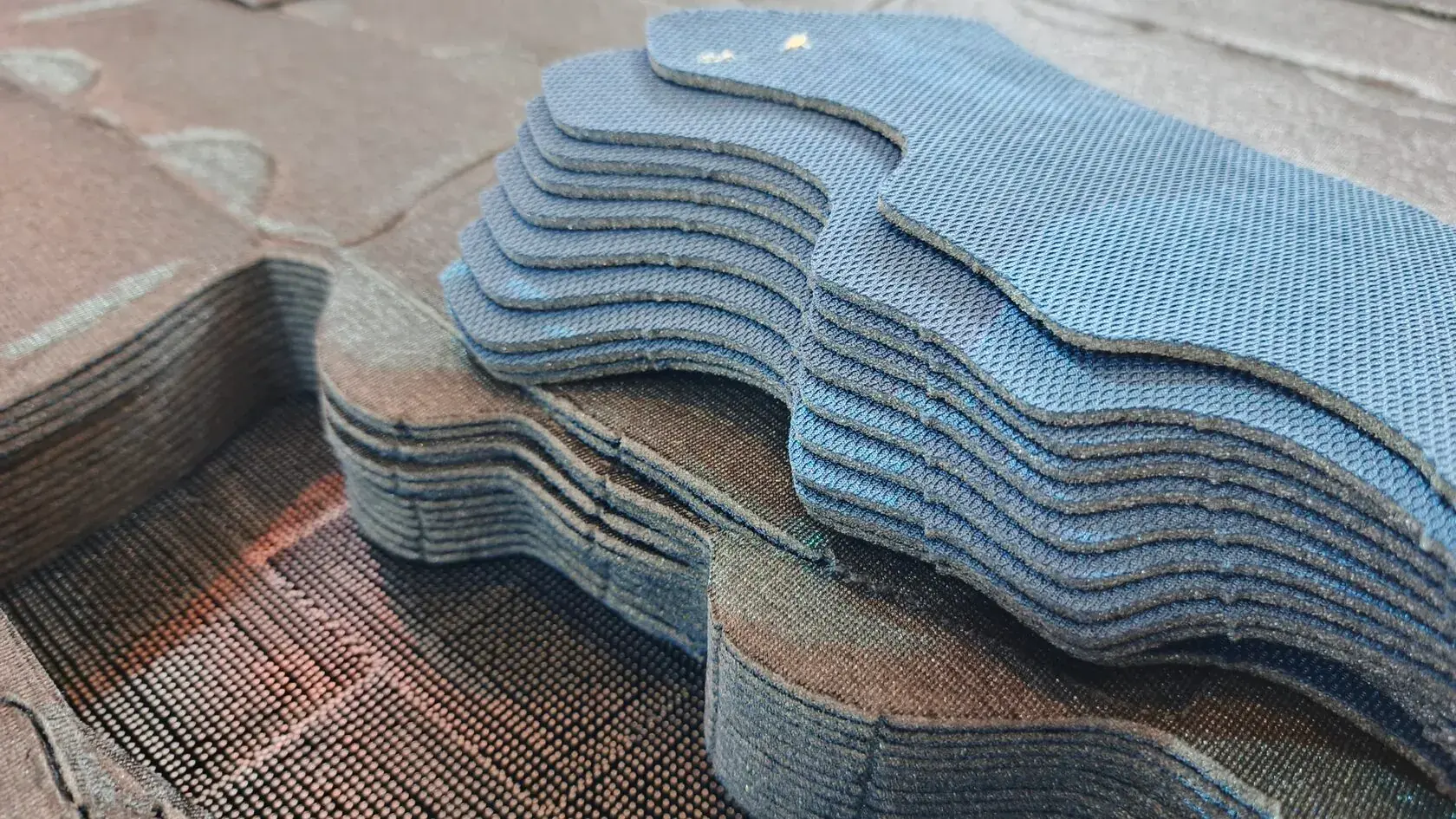

Нож не требующий заточки

Стабильное линейное перемещения по осям

Зубчатое-шестеренчатое линейное перемещение по осям X и Y для более точного перемещения и передачи момента с минимально возможными потерями. Двойные линейные направляющие каждой оси, для достижения максимальной стабильности и качества на высокой скорости. отсутствие ременных передач.

Монитор KANBAN Overall Equipment Effectiveness

Специально разработанное Программное обеспечение компании GBOS, для мониторинга и планирования общей эффективности и производительности раскройного комплекса, и раскройного участка в целом, позволяющие снимать данные работы станка в реальном времени и в смену, для анализа и внесения возможных корректировок и контроля работы раскройного участка предприятия.

Система стабилизации разрежённости вакуума

Автоматическая система дополнительного механического покрытия вакуумной зоны раскроя. Специальные ролики размотки и смотки с покрывающей пленкой по всему рабочему столу, для стабилизации разрежённости вакуума на уже разрезанных участках зоны резки, позволяющая производить многослойный раскрой высокой точности на высоких скоростях, без смещения материала между слоями

Дополнительный механизм продвижения настила

Механическая прижимная планка для подачи настила материала в область раскроя. Интегрированная планка на портал раскройной головки для синхронной подачи материала при движении основного конвейера раскройного комплекса, позволяющая производить равномерную подачу заранее сформированного настила, так и протягивания рулонного материала со стойки

Двух головочная асинхронная система раскроя

Высокопроизводительная система с двумя независимыми асинхронными раскройными головками. Пневматические раскройные головки с высокочастотным ножом, вибрацией до 300 импульсов ножа в одну секунду, позволяет выполнять высокоточную резку сложных периметров на различных материалах, с идеальной геометрией реза

Барьеры безопасности оператора

Автоматическая активная система защиты рабочего периметра раскройного комплекса, с звуковой сигнализацией, позволяющая предотвратить механических столкновений подвижных узлов станка во время работы. Эффективная защита операторов и обслуживающего персонала в зоне раскройного участка

Станок будет представлен в демонстрационном шоуруме в г. Калуга.
Приглашаем вас ознакомиться с его возможностями вживую.
